EnMa-HAW: Konzept für automationsgestütztes Energiemanagement an nicht-universitären Hochschulen in Baden-Württemberg
Projektleitung: Prof. Dr.-Ing. Martin Becker
Projektbearbeitung:
- Dipl.-Ing. (FH) Torben Flum
- Dipl.-Ing. (FH) Peter Knoll
- Weicheng Chen, B. Eng.
- Dipl.-Ing. (FH) Marion Denninger
Mittelgeber: Ministerium für Wissenschaft, Forschung und Kunst Baden-Württemberg
Projektpartner:
- Hochschule Albstadt-Sigmaringen
- Hochschule Nürtingen/Geislingen
- Hochschule Biberach
- Hochschule Offenburg
- Hochschule Esslingen
- Hochschule Pforzheim
- Hochschule Furtwangen
- Hochschule Ravensburg
- Hochschule Heilbronn
- Hochschule Reutlingen
- Hochschule und PH Karlsruhe
- Hochschule Rottenburg
- Hochschule Konstanz
- Hochschule Stuttgart
- Hochschule und PH Ludwigsburg
- Hochschule Weingarten
Laufzeit:
08.2019 – 07.2023 (EnMa-HAW, Phase 1 mit 4 Pilothochschulen) sowie
08-2023 - 12.2027 (EnMa-HAW, Phase 2, Rollout auf 14 Hochschulen)
Viele nicht-universitäre Hochschulen in Baden-Württemberg haben bzgl. ihres Energie- und Gebäudemanagements keine durchgehende Struktur. Sie sind vielmehr historisch gewachsen und weisen eine Vielzahl von unterschiedlichsten Technologien bezüglich Zählerstrukturen, Automationskomponenten und Kommunikationsschnittstellen auf. Vielfach werden auch noch Zähler manuell abgelesen und erfasst, was zu einem erhöhten Zeitaufwand des Personals führt und fehleranfällig ist.
Des Weiteren besteht in vielen Liegenschaften das Problem, dass bereits automatisch ausgelesene Zähler (z.B. durch M-Bus) in einer proprietären Datenbank abgelegt werden. Somit sind diese Daten an den entsprechenden Softwarehersteller gebunden, was die technologie- und herstellerunabhängige Weiterverarbeitung der Energiedaten behindert.
Diese Rahmenbedingungen erschweren ein automationsgestütztes Energie- und Gebäudemanagement mit standardisierten Energieanalysen und –berichten und letztlich einen nachhaltigen Betrieb der Liegenschaften aus Betreibersicht.
Aufbauend auf den Erkenntnissen der Pilotphase von EnMa mit 4 Hochschulen unter der Projektleitung der Hochschule Biberach werden in der zweiten Phase 14 weitere Hochschulen mit dem EnMa Messkonzept ausgestattet.

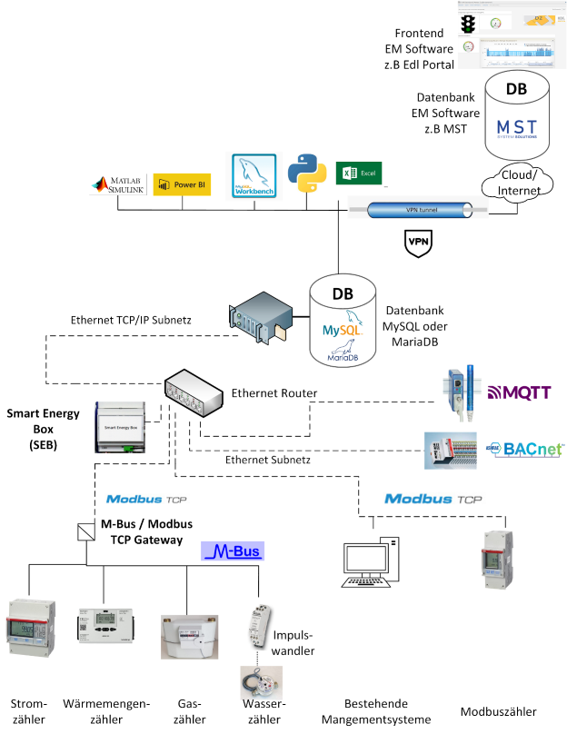

Abbildung 1: EnMa-Systemstruktur
Für die Umsetzung wurde ein Workflow erstellt, der in einem ausführlichen Wiki den Projektbeteiligten zur Verfügung gestellt wird. (https://doku.ks-bw.info)
Damit können die Konzepte, die technischen Erkenntnisse und erzielten Umsetzungsergebnisse in der Breite auf Liegenschaften ähnlicher Größe und Nutzung in Baden-Württemberg übertragen werden.
Ein zentrales Hauptziel des Projektes ist es, hierbei eine standardisierte und automatisierte Archivierung von Messdaten in einer hersteller-unabhängigen Datenbank nach einer standardisierten Datenstruktur mit Bezug zum Kennzeichnungssystem der Richtlinie VDI 3814, Blatt 4.1 zu erreichen.
Aufbauend auf dieser Datenbank können über eine standardisierte Schnittstelle unterschiedlichste Softwaretools auf diese Daten zugreifen, ohne dass aufwändige und kostenintensive Exportfunktionen, oder projektspezifische Schnittstellen eingerichtet werden müssen. Abb. 1 veranschaulicht diesen prinzipiellen Aufbau.
Hierbei handelt es sich zunächst um eine strukturierte und vollständige Zählerdatenerfassung (Strom, Wärme, Kälte, Gas, Wasser), die in Zukunft noch um passende Prozessdaten aus Anlagen und Räumen im Sinne des Technischen Monitorings (TMon) nach VDI 6041 und der AMEV Empfehlung TMon für einen optimierten Gebäudebetrieb erweitert werden sollen.
Weitere Informationen unter https://www.hochschule-biberach.de/enma-haw
